PROTEUS Phần 2 - Cách sử dụng các đồng hồ đo điện áp, đo dòng điện và máy hiện sóng trên Proteus
Tóm tắt ngắn:
Video hướng dẫn sử dụng các thiết bị đo điện tử (đồng hồ đo điện áp AC/DC, đồng hồ đo dòng AC/DC, máy hiện sóng) trên phần mềm Proteus. Video trình bày cách tìm kiếm linh kiện (nguồn AC, diode, điện trở, LED, loa, nút nhấn) trong Proteus, cách kết nối các linh kiện để tạo mạch điện đơn giản và phức tạp hơn (mạch chỉnh lưu cầu), và cách sử dụng các thiết bị đo để phân tích tín hiệu điện áp và dòng điện (AC và DC). Video nhấn mạnh tầm quan trọng của việc chọn đúng thiết bị đo cho từng loại tín hiệu và ảnh hưởng của tải đối với hiệu quả lọc trong mạch chỉnh lưu. Quá trình đo đạc và phân tích tín hiệu được minh họa chi tiết qua các ví dụ thực tế trên Proteus.
Tóm tắt chi tiết:
Video được chia thành các phần chính sau:
-
Giới thiệu và chuẩn bị: Video giới thiệu về mục đích của video là hướng dẫn sử dụng các thiết bị đo trên Proteus. Người thuyết trình liệt kê các linh kiện cần thiết (nguồn AC, diode, điện trở, LED, loa, nút nhấn,…) và từ khóa tiếng Anh tương ứng để tìm kiếm trên Proteus.
-
Xây dựng mạch điện đơn giản: Người thuyết trình hướng dẫn cách đặt các linh kiện (nguồn AC, diode, điện trở) lên sơ đồ mạch và kết nối chúng. Các bước được thực hiện một cách tỉ mỉ, bao gồm cả việc chú ý đến cực dương và cực âm của các linh kiện.
-
Sử dụng đồng hồ đo điện áp và dòng điện: Video hướng dẫn cách sử dụng đồng hồ đo điện áp AC/DC và đồng hồ đo dòng AC/DC. Người thuyết trình nhấn mạnh việc sử dụng đúng loại đồng hồ đo cho từng loại tín hiệu (AC hoặc DC) và giải thích tại sao đồng hồ đo DC không thể đo được tín hiệu AC và ngược lại. Một ví dụ cụ thể về việc đo điện áp và dòng điện AC qua một điện trở được trình bày.
-

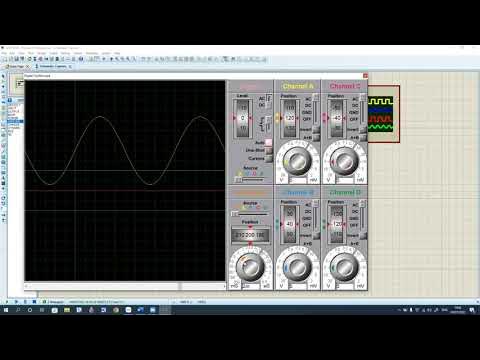

Sử dụng máy hiện sóng: Video hướng dẫn cách sử dụng máy hiện sóng (Oscilloscope) trong Proteus, bao gồm cách kết nối, thiết lập các kênh đo, và cách quan sát dạng sóng. Người thuyết trình giải thích cách điều chỉnh các thông số trên máy hiện sóng như biên độ, tần số, và vị trí hiển thị dạng sóng. Một ví dụ về việc quan sát dạng sóng sin của nguồn AC và dạng sóng sau khi qua mạch chỉnh lưu được trình bày.
-
Xây dựng và phân tích mạch chỉnh lưu cầu: Video hướng dẫn xây dựng mạch chỉnh lưu cầu sử dụng 4 diode. Người thuyết trình giải thích cách kết nối các diode và cách sử dụng máy hiện sóng để quan sát dạng sóng đầu ra của mạch chỉnh lưu. Ảnh hưởng của tải và tụ lọc đến dạng sóng đầu ra được phân tích chi tiết. Việc thêm tụ lọc và điện trở tải vào mạch được thực hiện và ảnh hưởng của chúng đến dạng sóng được quan sát và giải thích. Người thuyết trình nhấn mạnh mối quan hệ giữa dung lượng tụ, điện trở tải và độ phẳng của dạng sóng đầu ra.
-
Kết luận: Video tóm tắt lại các kiến thức đã được trình bày, nhấn mạnh tầm quan trọng của việc lựa chọn đúng thiết bị đo và hiểu biết về ảnh hưởng của các thành phần mạch đến tín hiệu đầu ra.
Những điểm nổi bật:
- Video sử dụng nhiều ví dụ thực tế trên Proteus để minh họa cho các khái niệm được trình bày.
- Người thuyết trình giải thích chi tiết các bước thực hiện, giúp người xem dễ dàng theo dõi và thực hành.
- Video nhấn mạnh tầm quan trọng của việc lựa chọn đúng thiết bị đo và hiểu biết về các thông số kỹ thuật của các thiết bị này.
- Phần phân tích mạch chỉnh lưu và ảnh hưởng của tụ lọc và tải là một phần quan trọng và được giải thích rất kỹ lưỡng.
Video này cung cấp một hướng dẫn toàn diện về cách sử dụng các thiết bị đo điện tử trên phần mềm Proteus, đặc biệt hữu ích cho những người mới bắt đầu làm quen với mô phỏng mạch điện.
