Studio 5000 PLC Programming (Counter Instructions CTU, CTD, RES)

Tóm tắt video "Lập trình PLC Studio 5000 (Lệnh đếm CTU, CTD, RES)"

Tóm tắt ngắn:

Video giới thiệu về lệnh đếm trong lập trình PLC Studio 5000, bao gồm CTU (đếm lên), CTD (đếm xuống) và RES (thiết lập lại).
Video giải thích cách sử dụng các lệnh đếm, tạo tag cho counter và sử dụng các bit liên quan như Done, Overflow, Underflow.
Video minh họa cách tạo counter lên xuống bằng cách kết hợp CTU và CTD, đồng thời giới thiệu ứng dụng của counter trong thực tế, ví dụ như đếm số lượng sản phẩm, kiểm tra trạng thái đầy của bãi đậu xe.
Video cũng giải thích về giới hạn của counter và cách xử lý khi counter vượt quá giới hạn cho phép.

Tóm tắt chi tiết:

1. Giới thiệu về lệnh đếm:

Video bắt đầu bằng cách giới thiệu về lệnh đếm trong Studio 5000, bao gồm CTU, CTD và RES.
Người dẫn chương trình nhắc lại các lệnh đã được học trước đó như timer và bit logic.
Video nhấn mạnh tầm quan trọng của việc có một chương trình PLC cơ bản để sử dụng làm mẫu.

2. Tạo và cấu hình counter:

Video hướng dẫn cách tạo counter mới trong chương trình PLC.
Người dẫn chương trình giải thích cách đặt tên cho counter, tạo tag và cấu hình giá trị preset.
Video cũng giải thích cách sử dụng các bit liên quan đến counter như Done, Overflow và Underflow.

3. Tạo counter lên xuống:

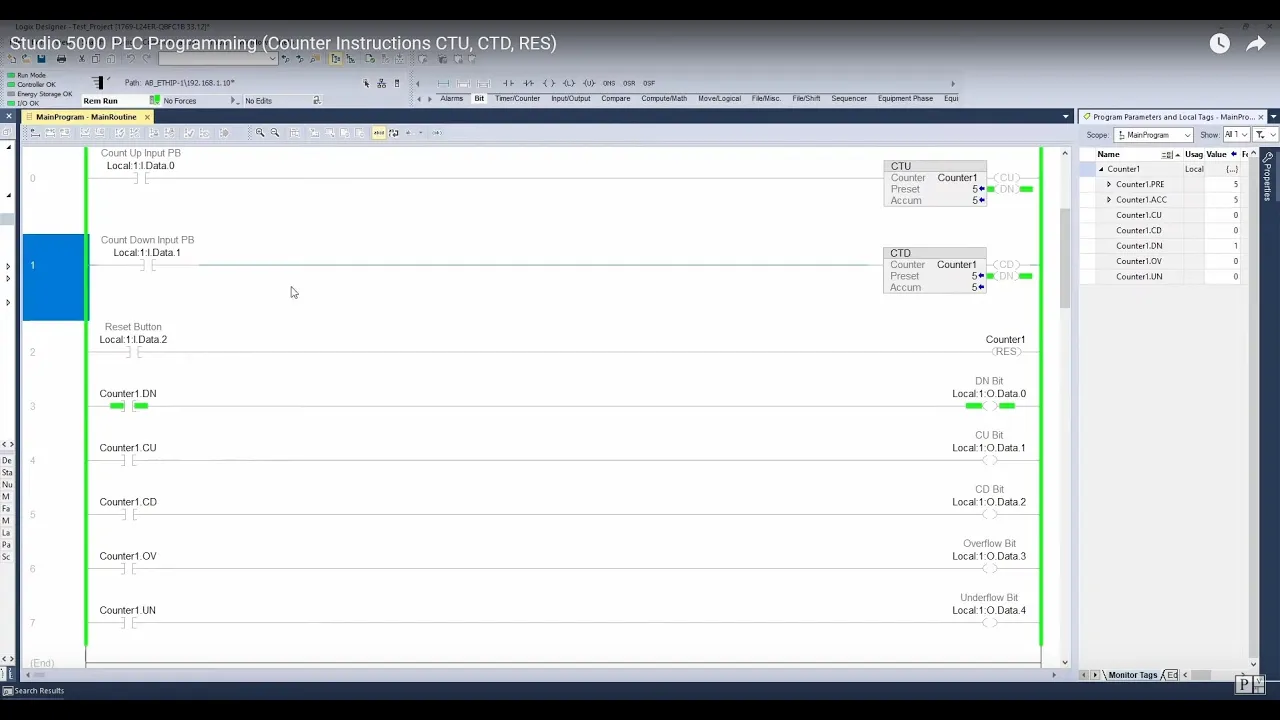

Video minh họa cách tạo counter lên xuống bằng cách kết hợp CTU và CTD.
Người dẫn chương trình giải thích cách sử dụng hai lệnh này để tạo ra một counter có thể tăng và giảm giá trị.
Video cũng giải thích cách sử dụng lệnh RES để thiết lập lại counter về giá trị ban đầu.

4. Ứng dụng của counter:

Video giới thiệu một số ứng dụng thực tế của counter, ví dụ như đếm số lượng sản phẩm, kiểm tra trạng thái đầy của bãi đậu xe.
Người dẫn chương trình giải thích cách sử dụng counter để kiểm soát các quá trình tự động trong hệ thống.

5. Xử lý giới hạn của counter:

Video giải thích về giới hạn của counter và cách xử lý khi counter vượt quá giới hạn cho phép.
Người dẫn chương trình giải thích về các bit Overflow và Underflow và cách sử dụng chúng để phát hiện lỗi.

6. Kết thúc video:

Video kết thúc bằng cách nhắc lại các điểm chính về counter và giới thiệu nội dung của video tiếp theo, trong đó sẽ giải thích cách sử dụng các lệnh bổ sung để kiểm soát giới hạn của counter.

Câu nói nổi bật:

"Remember that zero is an actual like holding position or bit within uh the plc right so it goes from zero to two billion one hundred forty seven million forty three six forty seven right uh and then the negative value uh it goes down to negative two billion one forty seven forty three six forty eight so the difference between these numbers is just because of uh the fact that zero is within there."
"Any other instructions here oh this is cool it gives you like a flow chart for the count up uh in the false condition and in the true condition all kinds of information and it provides you with an example uh ladder diagram so normally we would look at the count up but we're gonna look at both the count up and the countdown."
"The done bit sets when the preset and similar to a timer when the preset and the accumulated value are equal or the like you could say it's also going to set or remain set when the accumulated value is greater than the preset value."
