On Delay & Off Delay Tutorial (PLC Programming & Ladder Logic)

Tóm tắt video "On Delay & Off Delay Tutorial (PLC Programming & Ladder Logic)"

Tóm tắt ngắn:

Video giới thiệu về hai loại bộ hẹn giờ trong lập trình PLC: On Delay và Off Delay.
Video giải thích cách hoạt động của mỗi loại bộ hẹn giờ, bao gồm các loại tiếp điểm (normally open, normally closed) và cách chúng thay đổi trạng thái.
Video sử dụng ví dụ thực tế về đèn chiếu sáng và mô hình bộ hẹn giờ khí nén để minh họa cho các khái niệm.
Video nhấn mạnh sự khác biệt giữa On Delay và Off Delay, và cách chúng được ứng dụng trong lập trình PLC.

Tóm tắt chi tiết:

Phần 1: Giới thiệu về On Delay và Off Delay

Video bắt đầu bằng cách giới thiệu hai loại bộ hẹn giờ cơ bản trong lập trình PLC: On Delay và Off Delay.
Mỗi loại bộ hẹn giờ có hai loại tiếp điểm: Normally Open (NO) và Normally Closed (NC).
On Delay NO: Tiếp điểm mở khi bộ hẹn giờ được kích hoạt và đóng sau một khoảng thời gian đã được cài đặt.
On Delay NC: Tiếp điểm đóng khi bộ hẹn giờ được kích hoạt và mở sau một khoảng thời gian đã được cài đặt.
Off Delay NO: Tiếp điểm đóng khi bộ hẹn giờ được kích hoạt và mở sau một khoảng thời gian đã được cài đặt khi bộ hẹn giờ bị tắt.
Off Delay NC: Tiếp điểm mở khi bộ hẹn giờ được kích hoạt và đóng sau một khoảng thời gian đã được cài đặt khi bộ hẹn giờ bị tắt.

Phần 2: Minh họa hoạt động của On Delay

Video sử dụng ví dụ về đèn chiếu sáng để minh họa cho hoạt động của On Delay NO và On Delay NC.
On Delay NO: Đèn tắt khi bộ hẹn giờ chưa được kích hoạt, sau khi bộ hẹn giờ được kích hoạt đèn sẽ sáng sau một khoảng thời gian đã được cài đặt.

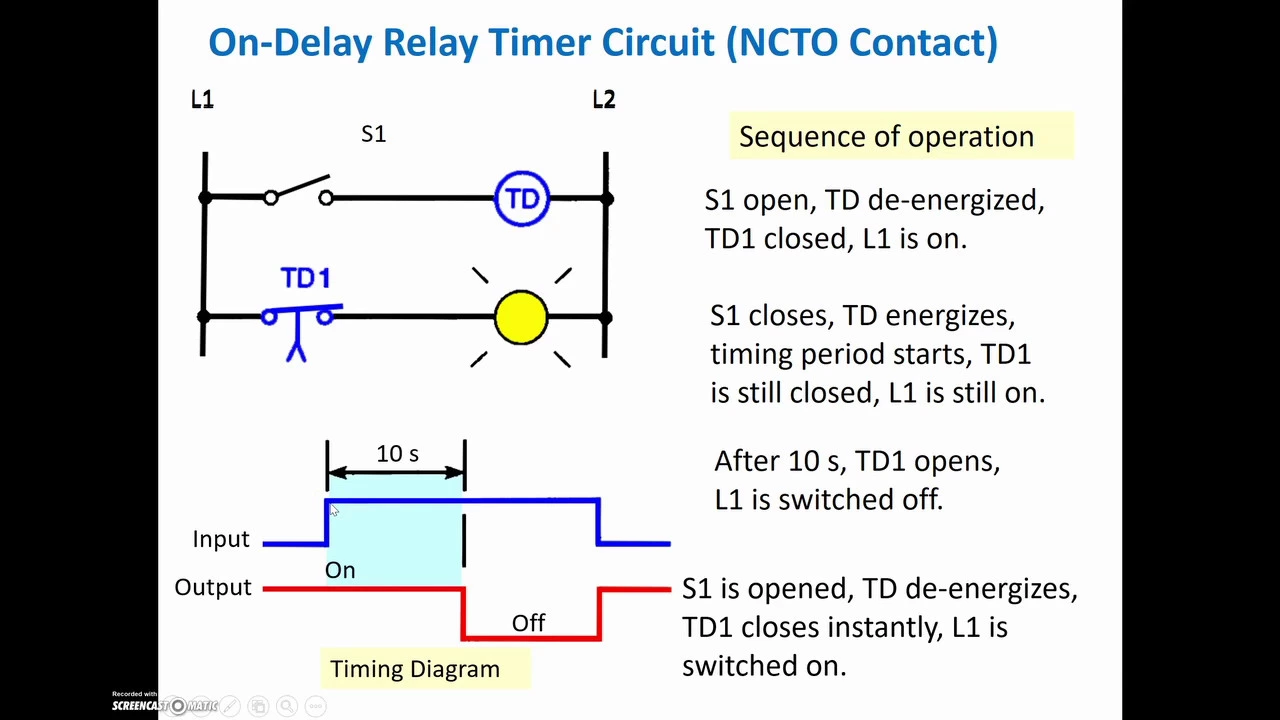

On Delay NC: Đèn sáng khi bộ hẹn giờ chưa được kích hoạt, sau khi bộ hẹn giờ được kích hoạt đèn sẽ tắt sau một khoảng thời gian đã được cài đặt.

Phần 3: Minh họa hoạt động của Off Delay

Video sử dụng ví dụ về đèn chiếu sáng để minh họa cho hoạt động của Off Delay NO và Off Delay NC.
Off Delay NO: Đèn tắt khi bộ hẹn giờ chưa được kích hoạt, sau khi bộ hẹn giờ được kích hoạt đèn sẽ sáng ngay lập tức. Khi bộ hẹn giờ bị tắt, đèn sẽ tắt sau một khoảng thời gian đã được cài đặt.
Off Delay NC: Đèn sáng khi bộ hẹn giờ chưa được kích hoạt, sau khi bộ hẹn giờ được kích hoạt đèn sẽ tắt ngay lập tức. Khi bộ hẹn giờ bị tắt, đèn sẽ sáng sau một khoảng thời gian đã được cài đặt.

Phần 4: Sử dụng bộ hẹn giờ khí nén để minh họa

Video sử dụng bộ hẹn giờ khí nén để minh họa cho hoạt động của On Delay và Off Delay.
Bộ hẹn giờ khí nén có hai phần: On Delay và Off Delay.
On Delay: Khi bộ hẹn giờ được kích hoạt, khí nén sẽ được bơm vào một màng ngăn, làm cho một trục cam xoay dần. Sau một khoảng thời gian, trục cam sẽ chạm vào một tiếp điểm, làm cho tiếp điểm thay đổi trạng thái.
Off Delay: Khi bộ hẹn giờ được kích hoạt, khí nén sẽ được bơm vào một màng ngăn, làm cho một trục cam xoay ngay lập tức. Khi bộ hẹn giờ bị tắt, khí nén sẽ thoát ra khỏi màng ngăn, làm cho trục cam xoay dần về vị trí ban đầu. Sau một khoảng thời gian, trục cam sẽ chạm vào một tiếp điểm, làm cho tiếp điểm thay đổi trạng thái.

Phần 5: Kết luận

Video kết thúc bằng cách nhấn mạnh sự khác biệt giữa On Delay và Off Delay, và cách chúng được ứng dụng trong lập trình PLC.
Video cũng khuyến khích người xem xem thêm các video khác trong playlist để tìm hiểu thêm về các loại bộ hẹn giờ khác.

Câu nói đáng chú ý:

"On Delay needs to be energized and take some time to change state revert right back to its rest state when you D inner thighs it and it off delay on the bottom here you have to energize that coil then de energize the coil and that's when the timing happens to revert back to stress state."
"Hopefully that helps you to understand what an on delay timer and an off day timer does."
