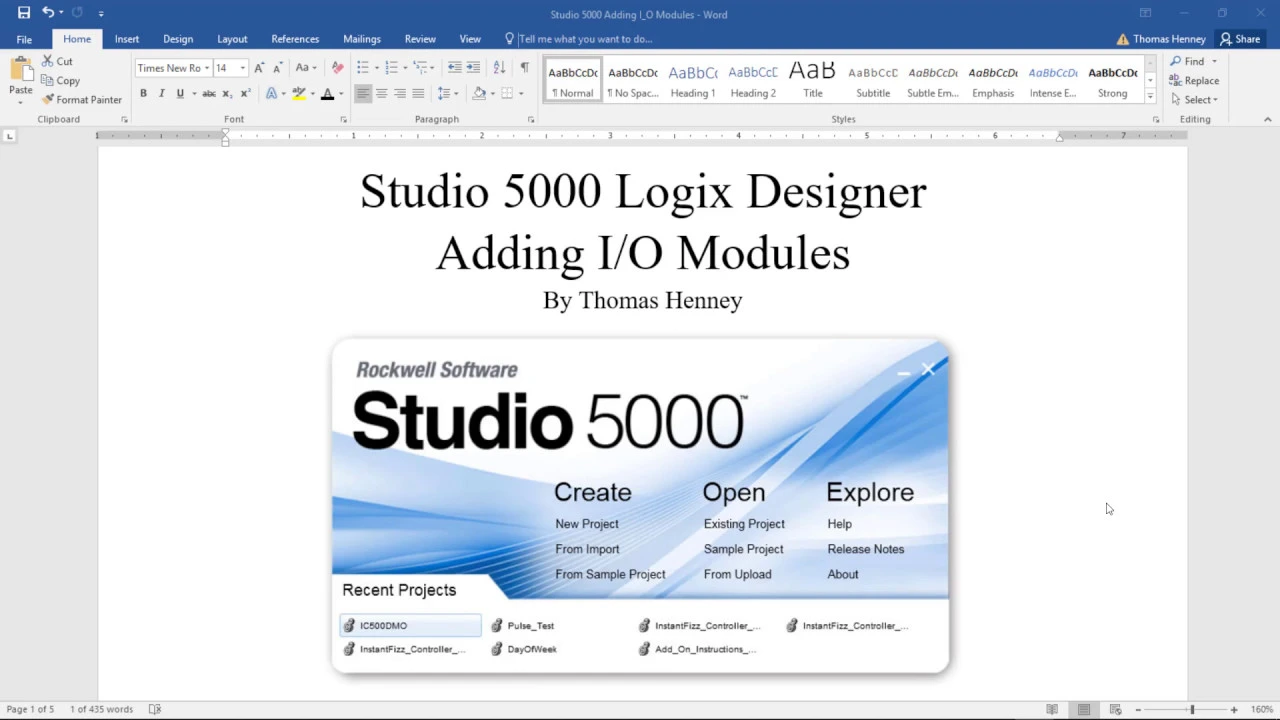

2. Adding I O Modules

Tóm tắt video "2. Thêm Mô-đun I/O"

Tóm tắt ngắn gọn:

• Video hướng dẫn cách thêm mô-đun I/O vào dự án sử dụng phần mềm Studio 5000 Logix Designer của Allen Bradley.
• Các điểm chính được thảo luận bao gồm: lựa chọn mô-đun phù hợp, đặt tên, định cấu hình khe cắm, và xác định vị trí trên giá.
• Video minh họa quy trình thêm mô-đun I/O vào dự án thông qua ví dụ thực tế.
• Quy trình thêm mô-đun được trình bày chi tiết từng bước, từ việc lựa chọn mô-đun đến việc định cấu hình và xác định vị trí.

Tóm tắt chi tiết:

Phần 1: Giới thiệu và bối cảnh

• Video giới thiệu về việc thêm mô-đun I/O vào dự án sử dụng Studio 5000 Logix Designer.
• Người dẫn chương trình giải thích rằng mô-đun I/O cần được cấu hình trong dự án để giao tiếp với bộ xử lý.
• Ông cung cấp tài liệu tham khảo cho dự án, bao gồm phần mềm Studio 5000 Logix Designer và bộ điều khiển CompactLogix của Allen Bradley.

Phần 2: Quy trình thêm mô-đun I/O

• Video trình bày các bước chi tiết để thêm mô-đun I/O vào dự án:
  • Bước 1: Chọn cấu hình I/O trong trình tổ chức bộ điều khiển.
  • Bước 2: Thêm mô-đun đầu vào.
  • Bước 3: Định cấu hình mô-đun đầu vào, bao gồm đặt tên, khe cắm, và số sửa đổi.
  • Bước 4: Thêm mô-đun đầu ra và định cấu hình tương tự như mô-đun đầu vào.
• Video minh họa quy trình bằng cách sử dụng ví dụ thực tế, thêm mô-đun đầu vào và đầu ra cho bộ xử lý.
• Ông nhấn mạnh rằng việc định cấu hình mô-đun I/O sẽ tạo ra thư mục thẻ điều khiển trong dự án.

Phần 3: Minh họa thực hành

• Video minh họa cách thêm mô-đun I/O vào dự án thực tế:
  • Người dẫn chương trình mở dự án và cho thấy thư mục thẻ điều khiển trống.
  • Ông hướng dẫn cách thêm mô-đun mới bằng cách nhấp chuột phải vào xe buýt và lựa chọn loại mô-đun.
  • Ông minh họa cách lọc mô-đun để dễ dàng tìm kiếm mô-đun phù hợp.
  • Ông chọn mô-đun đầu vào và đặt tên cho nó.
  • Ông đặt vị trí mô-đun trên giá và xác định số sửa đổi.
  • Ông lặp lại quy trình tương tự để thêm mô-đun đầu ra.
  • Ông cho thấy kết quả sau khi thêm mô-đun I/O: mô-đun được hiển thị trong cấu hình I/O và thư mục thẻ điều khiển được tạo ra.

Kết luận:

• Video kết thúc bằng việc tổng kết quy trình thêm mô-đun I/O vào dự án.
• Người dẫn chương trình nhấn mạnh tầm quan trọng của việc định cấu hình mô-đun I/O để giao tiếp với bộ xử lý.
• Ông khuyến khích người xem thực hành thêm mô-đun I/O vào dự án của riêng họ.
