Photolithography: Step by step

Tóm tắt ngắn:

• Video giới thiệu về kỹ thuật quang khắc (photolithography), một quá trình tạo ra các mạch tích hợp cực nhỏ được sử dụng trong điện thoại, máy tính, TV và các sản phẩm công nghệ cao khác.
• Kỹ thuật này sử dụng ánh sáng để chuyển hình ảnh từ mặt nạ quang học lên bề mặt wafer silicon, tạo ra các cấu trúc cực nhỏ. Video đề cập đến các bước chi tiết của quá trình, bao gồm xử lý hóa học wafer, phủ lớp kháng quang (photoresist), chiếu sáng UV, xử lý显影, ăn mòn, và các bước lặp lại để tạo ra nhiều lớp mạch. Các công ty sản xuất thiết bị quang khắc hiện đại như ASML và (có vẻ như tên công ty thứ hai bị viết sai, cần kiểm tra lại) được nhắc đến.
• Quang khắc có ý nghĩa quan trọng trong việc sản xuất các linh kiện điện tử nhỏ gọn, dẫn đến sự gia tăng hiệu năng của máy tính theo định luật Moore. Độ phân giải của quang khắc được cải thiện đáng kể từ năm 1855 đến nay, nhờ việc sử dụng nguồn sáng có bước sóng ngắn hơn.
• Quá trình quang khắc được mô tả chi tiết từng bước, bao gồm các bước xử lý hóa học, phủ lớp kháng quang, chiếu sáng UV, xử lý显影, ăn mòn và loại bỏ lớp kháng quang.

Tóm tắt chi tiết:

Video được chia thành các phần chính sau:

1. Giới thiệu về quang khắc: Video bắt đầu bằng việc giải thích tầm quan trọng của quang khắc trong sản xuất các thiết bị điện tử hiện đại, nhấn mạnh kích thước cực nhỏ của các linh kiện và cách quang khắc giúp tạo ra chúng. Nguồn gốc từ Hy Lạp của từ "photolithography" cũng được giải thích. Alphonse Poitevin, người phát minh ra quá trình này vào năm 1855, được nhắc đến.

2. Các bước trong quá trình quang khắc hiện đại: Phần này mô tả chi tiết các bước trong quá trình quang khắc hiện đại:

   • Làm sạch wafer: Loại bỏ tạp chất trên wafer silicon bằng hydrogen peroxide.
   • Phủ lớp trung gian: Sử dụng HMDs để tăng độ bám dính của photoresist.
   • Phủ lớp kháng quang: Sử dụng phương pháp quay ly tâm (spin coating) để tạo lớp photoresist đồng đều.
   • Làm khô lớp kháng quang: Pre-bake để loại bỏ dung môi.

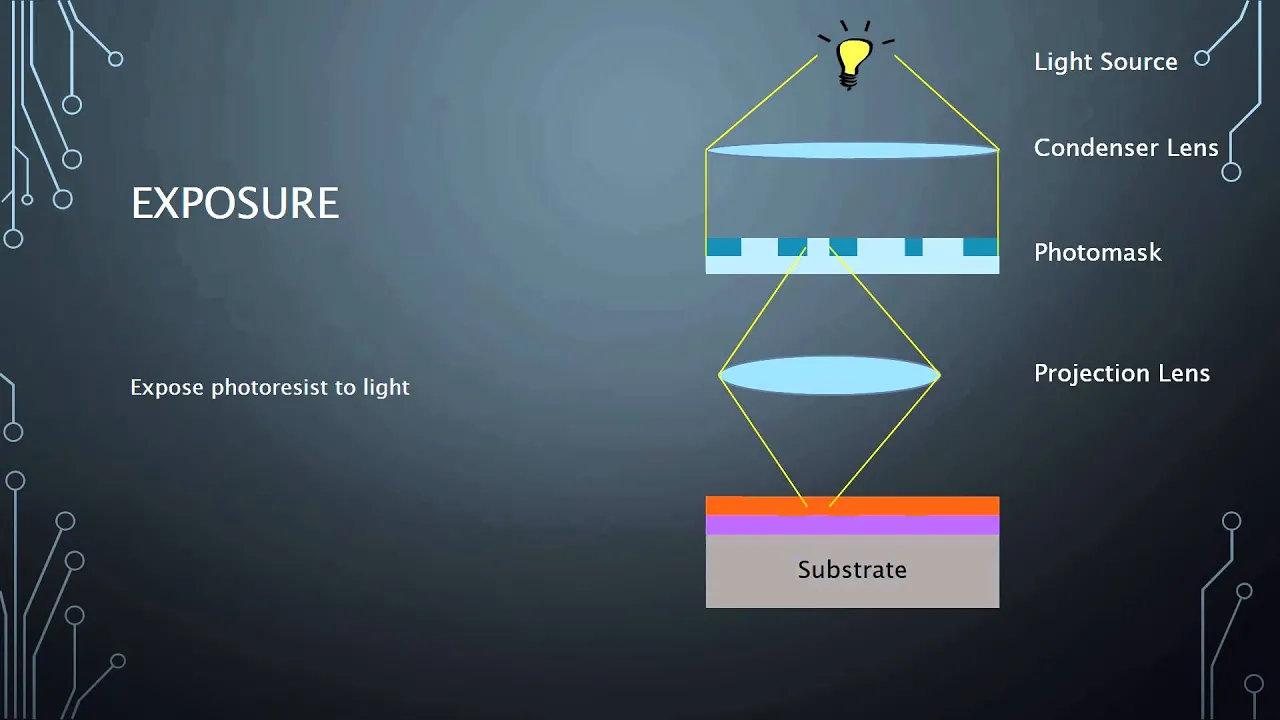

   • Chiếu sáng UV: Ánh sáng UV xuyên qua mặt nạ quang học, gây ra sự thay đổi hóa học trong photoresist.
   • Xử lý显影 (Developing): Loại bỏ photoresist đã tiếp xúc hoặc chưa tiếp xúc với ánh sáng UV tùy thuộc vào loại photoresist (positive hay negative).
   • Ăn mòn (Etching): Loại bỏ lớp silicon ở những vùng không được bảo vệ bởi photoresist.
   • Loại bỏ lớp kháng quang: Sử dụng dung dịch tẩy lớp kháng quang.
   • Phủ lớp silicon dioxide: Bảo vệ wafer.
   • Lặp lại quá trình: Để tạo ra nhiều lớp mạch tích hợp.

3. Cải tiến trong quang khắc: Video so sánh quang khắc năm 1855 với công nghệ hiện đại. Độ phân giải được xác định bởi khẩu độ số (numerical aperture) và bước sóng ánh sáng. Việc chuyển từ đèn hơi thủy ngân (365 nm) sang laser fluoride (bước sóng ngắn hơn) đã giúp cải thiện độ phân giải đáng kể, cho phép tạo ra các linh kiện nhỏ hơn và mật độ transistor cao hơn, tuân theo định luật Moore. Kích thước tối thiểu (critical dimension) hiện nay là 14 nm.

4. Các công ty sản xuất thiết bị: Video nhắc đến ASML và một công ty khác (cần kiểm tra lại tên) là những nhà cung cấp thiết bị quang khắc hiện đại.

Tóm lại, video cung cấp một cái nhìn tổng quan về quá trình quang khắc, từ lịch sử đến công nghệ hiện đại, nhấn mạnh tầm quan trọng của nó trong ngành công nghiệp bán dẫn và sự phát triển liên tục của công nghệ này.
