Studio 5000 PLC Programming (XIC vs XIO Instructions)

Tóm tắt video "Studio 5000 PLC Programming (XIC vs XIO Instructions)"

Tóm tắt ngắn:

Video giới thiệu về hai lệnh XIC và XIO trong lập trình PLC, giải thích sự khác biệt và cách sử dụng chúng trong các mạch điều khiển.
Video tập trung vào PLC Allen Bradley CompactLogix, sử dụng điện áp DC 24V cho cả đầu vào và đầu ra.
XIC (Examine If Closed) tìm kiếm sự hiện diện của điện áp 24V, tương ứng với trạng thái đóng của một tiếp điểm. XIO (Examine If Open) tìm kiếm sự vắng mặt của điện áp, tương ứng với trạng thái mở của tiếp điểm.
Video minh họa cách sử dụng XIC và XIO trong các mạch điều khiển đơn giản, bao gồm các nút nhấn, công tắc chọn và đèn LED.

Tóm tắt chi tiết:

Phần 1: Giới thiệu

Video giới thiệu ba lệnh chính trong lập trình PLC: XIC, XIO và OTE.
Các lệnh này được tìm thấy trong phần "Favorites" của Studio 5000.
Video sử dụng ví dụ về một mạch điều khiển đơn giản với XIC, XIO và OTE để minh họa cách sử dụng các lệnh.

Phần 2: Hệ thống dây điện và logic

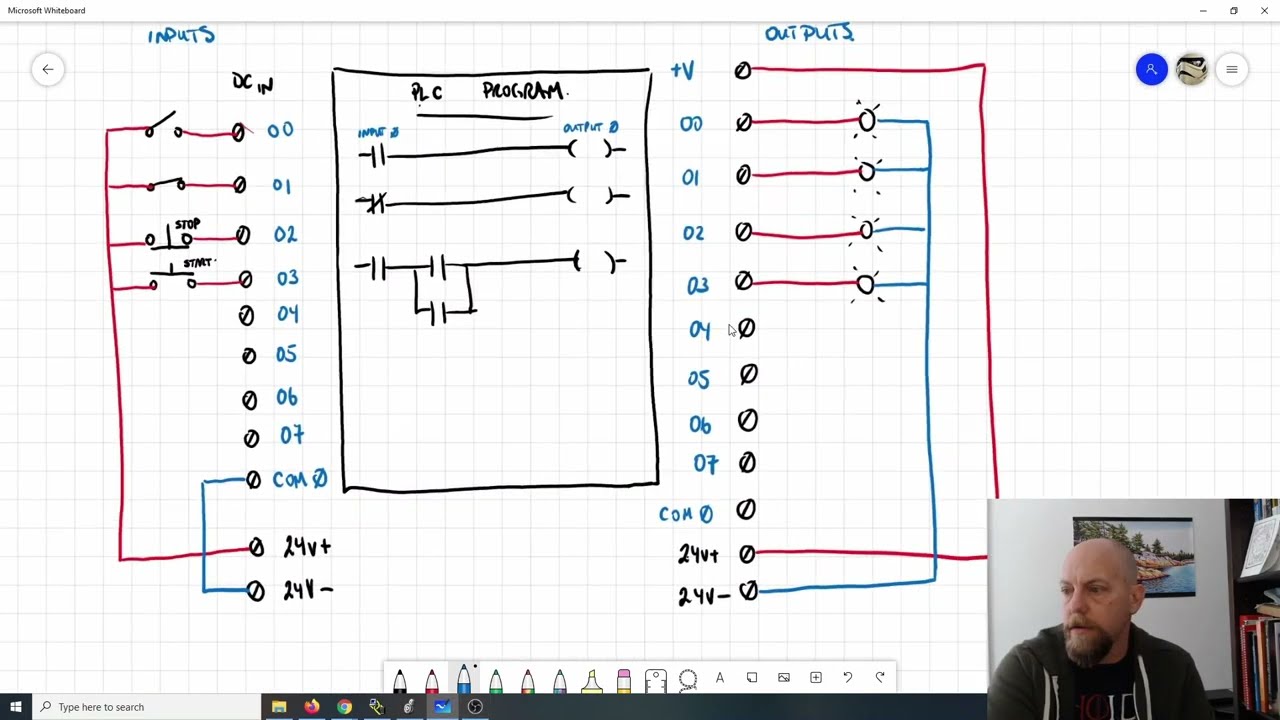

Video giải thích hệ thống dây điện của PLC Allen Bradley CompactLogix, bao gồm đầu vào DC 24V và đầu ra DC 24V.
Mỗi đầu vào và đầu ra được kết nối với một thiết bị đầu cuối riêng biệt trên PLC.
Video minh họa cách các đầu vào (nút nhấn, công tắc chọn) được nối dây với PLC và cách các đầu ra (đèn LED) được nối dây từ PLC.

Phần 3: Sự khác biệt giữa XIC và XIO

XIC (Examine If Closed) tìm kiếm sự hiện diện của một "1" trong bộ nhớ PLC, tương ứng với trạng thái đóng của một tiếp điểm.
XIO (Examine If Open) tìm kiếm sự hiện diện của một "0" trong bộ nhớ PLC, tương ứng với trạng thái mở của một tiếp điểm.
XIC tương đương với tìm kiếm sự hiện diện của điện áp 24V, trong khi XIO tương đương với tìm kiếm sự vắng mặt của điện áp.

Phần 4: Minh họa bằng ví dụ

Video minh họa cách sử dụng XIC và XIO trong các mạch điều khiển đơn giản, bao gồm:
- Công tắc chọn thường mở (XIC)
- Công tắc chọn thường đóng (XIO)
- Nút nhấn dừng thường đóng (XIC)
- Nút nhấn khởi động thường mở (XIO)
Video giải thích cách trạng thái của các đầu vào (có điện áp hay không) ảnh hưởng đến trạng thái của các đầu ra (bật hay tắt).

Phần 5: Sử dụng XIC và XIO trong mạch ba dây

Video giới thiệu mạch ba dây tiêu chuẩn, bao gồm điểm dừng, điểm bắt đầu và tiếp điểm giữ.
Video giải thích cách sử dụng XIC và XIO cho điểm dừng và điểm bắt đầu, bất kể loại tiếp điểm vật lý của chúng.
Video minh họa cách trạng thái của các đầu vào (nút dừng, nút khởi động) ảnh hưởng đến trạng thái của đầu ra (bật hay tắt) thông qua mạch ba dây.

Phần 6: Minh họa trong Studio 5000

Video minh họa cách tạo các lệnh XIC và XIO trong Studio 5000.
Video giải thích cách liên kết các bit đầu vào và đầu ra với các lệnh XIC và XIO.
Video tải chương trình xuống PLC và minh họa cách trạng thái của các đầu vào ảnh hưởng đến trạng thái của các đầu ra trong thời gian thực.

Kết luận:

Video cung cấp một cái nhìn tổng quan về hai lệnh XIC và XIO trong lập trình PLC.
Video minh họa cách sử dụng các lệnh này trong các mạch điều khiển đơn giản và giải thích sự khác biệt giữa chúng.
Video cung cấp thông tin hữu ích cho những người mới bắt đầu học lập trình PLC.
