Digital communication - 20242- I/Q demodulator
Tóm tắt ngắn:
- Bài giảng giới thiệu về bộ giải điều chế I/Q (I/Q demodulator), thiết bị ngược chức năng của bộ điều chế I/Q (I/Q modulator). Bộ giải điều chế I/Q chuyển đổi tín hiệu tần số vô tuyến (RF) thành tín hiệu số I và Q, cho phép xử lý tín hiệu kỹ thuật số (DSP).
- Các điểm chính bao gồm quá trình chuyển đổi tín hiệu từ RF xuống băng tần cơ sở (baseband), sử dụng bộ lọc thông thấp (low-pass filter) để tách thành phần I và Q, và ứng dụng của DSP trong xử lý tín hiệu sau đó. Các công nghệ và phần mềm được đề cập đến bao gồm ADC (bộ chuyển đổi tương tự sang số), DSP, SmartLab, và các nền tảng DSB hoặc FPGA.
- Ứng dụng chính là xử lý tín hiệu kỹ thuật số trong các hệ thống thu nhận và xử lý tín hiệu RF.
- Quá trình được mô tả chi tiết bao gồm các bước toán học để tách thành phần I và Q từ tín hiệu RF bằng cách nhân với tín hiệu cosin và sin, sau đó lọc thông thấp để loại bỏ các thành phần không mong muốn.
Tóm tắt chi tiết:
Bài giảng được chia thành các phần chính sau:
Phần 1: Giới thiệu về I/Q Demodulator: Phần này giới thiệu khái niệm cơ bản về bộ giải điều chế I/Q, nhấn mạnh chức năng ngược của nó so với bộ điều chế I/Q. Nó giải thích vai trò của bộ giải điều chế I/Q trong việc chuyển đổi tín hiệu RF thành tín hiệu I và Q trong băng tần cơ sở để xử lý tín hiệu số.
Phần 2: Mô tả chức năng và cấu trúc: Phần này mô tả chức năng chính của bộ giải điều chế I/Q là chuyển đổi tín hiệu RF thành tín hiệu I và Q. Cấu trúc khối của bộ giải điều chế I/Q được trình bày, bao gồm các thành phần như ADC, bộ lọc thông thấp, và các khối xử lý tín hiệu. Người thuyết trình cũng đề cập đến việc sử dụng DSP và các công cụ phần mềm như SmartLab, DSB, hoặc FPGA trong quá trình mô phỏng và xử lý tín hiệu.

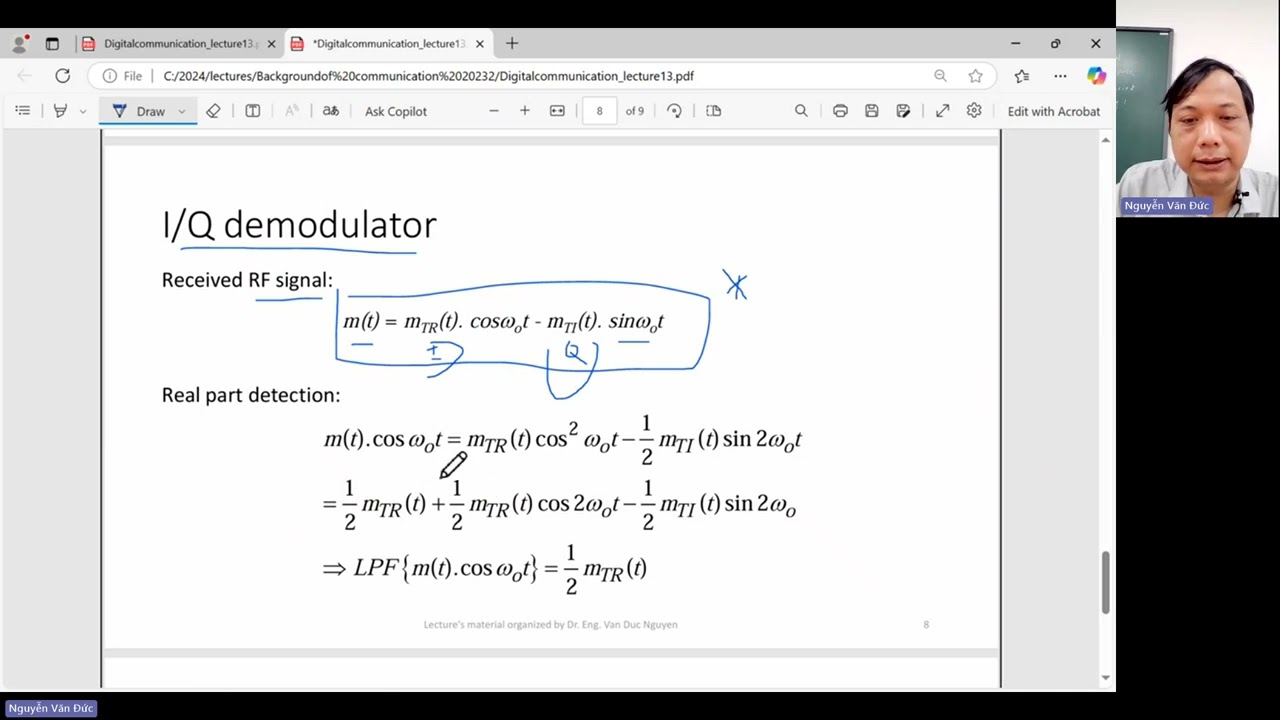

Phần 3: Mô tả toán học: Đây là phần quan trọng nhất, giải thích chi tiết quá trình tách thành phần I và Q từ tín hiệu RF. Người thuyết trình trình bày phương trình toán học mô tả tín hiệu RF như là sự kết hợp của thành phần I nhân với tín hiệu cosin và thành phần Q nhân với tín hiệu sin. Để tách riêng thành phần I và Q, người ta nhân tín hiệu RF với tín hiệu cosin và sin tương ứng, sau đó sử dụng bộ lọc thông thấp để loại bỏ các tần số cao, chỉ giữ lại thành phần I và Q ở băng tần cơ sở. Các bước toán học được trình bày một cách khá chi tiết, bao gồm cả việc giải thích tại sao cần bộ lọc thông thấp. Một câu nói quan trọng được nhấn mạnh là: "Để trích xuất thành phần I gốc, chúng ta phải sử dụng bộ lọc thông thấp".
Phần 4: Ứng dụng và kết luận: Phần này tóm tắt lại các ứng dụng của bộ giải điều chế I/Q trong xử lý tín hiệu kỹ thuật số, nhấn mạnh vai trò của ADC và DSP trong việc chuyển đổi và xử lý tín hiệu số. Người thuyết trình cũng đề cập đến các thiết bị thương mại hiện có thực hiện chức năng tương tự.
Tóm lại, bài giảng cung cấp một cái nhìn tổng quan về bộ giải điều chế I/Q, từ khái niệm cơ bản đến mô tả toán học chi tiết và ứng dụng thực tiễn. Trọng tâm chính là giải thích quá trình tách thành phần I và Q bằng cách sử dụng các kỹ thuật xử lý tín hiệu số.
